為了更好的建設屏蔽機房，就需要了解具體的施工要點，以保證屏蔽機房建設的順利開展，今天很高興請到了無錫立達屏蔽成套設備有限公司的高經理來和大家分享屏蔽機房建設有哪些施工要點，以便用戶更好的了解屏蔽機房建設工作。

1.保證同襯墊材料配合的金屬表面沒有任何非導電保護層;

2.可通過截止波導或通風板對窗進行屏蔽，也可以用鍍膜或夾金屬網的屏蔽窗用于顯示器監視器等;盡可能在指示器、顯示器后面加屏蔽，并對所有引線用穿心電容濾波;在不能從后面屏蔽指示器/顯示器和對引線濾波時，要用與機殼連續連接的金屬網或導電玻璃屏蔽指示器/顯示器的前面。對夾金屬絲的屏蔽玻璃，在保持合理透光度條件下，對30～1000m的屏蔽效能可達50～110db。

3.在操作器件(如旋鈕按鍵撥動開關等)的處理方面，當信號頻率較高時，可利用截止波導管的原理;當信號頻率較低時，可利用隔離艙將其與其他電路部分割離;

4.指示燈表盤處理可以采用：金屬網屏蔽、截止波導管法、濾波器、加隔離窗;

5.屏蔽機房內一般考慮混合接地，一般把設備地線分成類：電源地和信號地。設備中各部分的電源地線都接到電源總線上，所有信號地都接到信號總線上。兩根總線后匯總到公共的參考地;

6.在底板和機殼的每一條縫和不連續處要盡可能好的搭接。搭接的程度對殼體的屏蔽效能起決定性作用;在屏蔽、通風和強度要求高而質量不苛刻時，用蜂窩板屏蔽通風口，好用焊接方式保持線連接，防止泄漏。

7.在可能的情況下，接縫應焊接。在條件受限制的情況下，可用點焊、曉間距的鉚接和用螺釘來固定。用螺釘或鉚接進行搭接時，應首先在縫的中部搭接好，然后逐漸向兩端延伸，以防金屬表面的彎曲，在不加導電襯墊時，螺釘間距一般應小于高工作頻率的1%，至少不大于1/20波長;

8.要注意由于電纜穿過機殼使整體屏蔽效能降低的程度。典型的未濾波的導線穿過屏蔽體時，屏蔽效能降低30db以上;電源線進入機殼時，全部應通過濾波器盒。濾波器的輸入端好能穿出到屏蔽機殼外;若濾波器結構不宜穿出機殼，則應在電源線進入機殼處專為濾波器設置一隔艙;信號線、控制線進入/穿出機殼時，要通過適當的濾波器。具有濾波插針的多芯連接器適用于這種場合;

9.穿過屏蔽體的金屬控制軸，應該用金屬觸片、接地螺母或射頻襯墊接地。也可不用接地的金屬軸而用其它軸貫通，一般采用波導截止頻率比工作頻率高的圓管來做控制軸;必須注意在截止波導孔內貫通金屬軸或導線時會嚴重降低屏蔽效能;

關于無錫立達

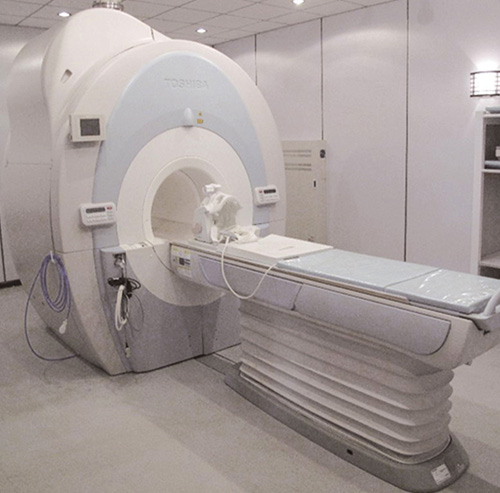

屏蔽機房(室)專業生產廠家無錫立達屏蔽成套設備有限公司,是國家保密局授權屏蔽機房建設主要資質單位,主要為黨政機關、機要處、國家保密局、解放軍武警部隊等大型國有機關單位提供電磁屏蔽機房工程建設施工的單位,主要產品有各種電磁屏蔽室、屏蔽機柜、屏蔽會議室、核磁振屏蔽室、局放屏蔽室工程施工、電波/微波屏蔽暗室、銅網屏蔽室及保密會議室屏蔽工程建設,嚴格執行相關建設施工標準,提供屏蔽工程設計施工方案.
